Форм-фактор, размеры – различные типы телефонов

Мобильные телефоны имеют различный размер, они могут быть небольшими и помещаться в кармане рубашки или напротив занимать отделение портфеля без остатка. Разница в размерах обусловлена размерами экрана, аккумулятора, функциональным набором. Серьезным ограничением для сокращения размеров является эргономика, ведь клавиатура должна занимать какое-то место, миниатюрные клавиши не удобны. Описывать отдельно различные размеры не имеет смысла, большинство моделей отвечают средним характеристикам, как результат, подойдут практически всем. Практический интерес вызывают различные форм-факторы телефонов или если хотите их виды. Они как раз таки и появились в качестве ответа производителей на сокращение размеров телефонов при сохранении их функциональности. Чудес на свете не бывает и варьирование высоты телефона, как правило, приводит к росту его толщины или ширины. Если рассматривать средний объем телефонов, то для одного производителя эта величина близка к постоянной в течение года. Естественно мы не принимаем в расчет отдельно стоящие продукты, например, такие как смартфоны, коммуникаторы.

Моноблоки

Исторически первым мобильным форм-фактора стал классический моноблок или в оригинальном названии candy bar. Такие аппараты не считаются устаревшими и сегодня, их можно встретить повсеместно. Классическая компоновка подразумевает расположение на лицевой стороне дисплея, под ним находится клавиатура. Расположение других элементов не так критично, к примеру, боковые клавиши могут присутствовать, а также их может не быть. Не существует жестких спецификаций для подобных аппаратов, каждый производитель при их создании руководствуется необходимостью, здравым смыслом.

Появление цифровых камер в телефонах и их развитие создали целый подкласс устройств, которые пытаются максимально приблизить свой интерфейс к обычным цифровым фотоаппаратам. Внешний вид таких телефонов привычен ровно до того момента, пока вы не перевернете аппарат. На задней поверхности вы сможете увидеть шторку, вспышку, привычное для цифровых камер расположение элементов. В отличие от обычных телефонов с камерами на таких моделях съемка происходит в горизонтальном режиме. Кнопки на боковой поверхности выступают как зум, активация вспышки, затвор. Производители максимально пытаются приблизить телефоны к обычным камерам, облегчить пользователям работу с ними. Пионером в данной области является компания Sony Ericsson, первым аппаратом с двойным представлением стал Sony Ericsson K700, затем появился Sony Ericsson S700, который максимально схож с цифровой камерой.

Одним из вариантов классического моноблока стали телефоны с флипом. Под флипом понимается небольшая пластина, прикрывающая клавиатуру и откидывающаяся во время разговора или для набора номера. Флип прикрывает клавиатуру, что предотвращает ее случайно нажатие. Разделяли пассивный и активный флип. В случае пассивного флипа пластина играла роль только для защиты клавиатуры, в ней не было никаких элементов. В активном флипе располагался микрофон, его открытие при входящем звонке означало автоматический ответ. В настоящее время телефоны с флипом на европейском рынке не встречаются, некоторые производители поставляют такие модель в Азиатский регион, где интерес к ним сохраняется. Исключением служат смартфоны от Sony Ericsson, в них флип исторически присутствует, но он может быть демонтирован с устройства. В данный момент это такие смартфоны как Sony Ericsson P800, P900, P910.

Раскладушки

Исторически появление моделей с флипом стало ответом на создание форм-фактора раскладушки (folder phone или clamshell). Компания Motorola создав модель StarTac стала пионером в данной области, к тому же она защитила патентом свою разработку. Другие производители долгое время не могли повторить телефоны этого форм-фактора, не нарушив патент. Переломным моментом стало нарушение патента рядом мелких производителей из Азии, распространение таких телефонов в этом регионе. Компания не смогла удержать снежный ком, как результат, лицензии на производство были предоставлены ряду игроков. Затем и крупные производители смогли выпускать телефоны этого форм-фактора.

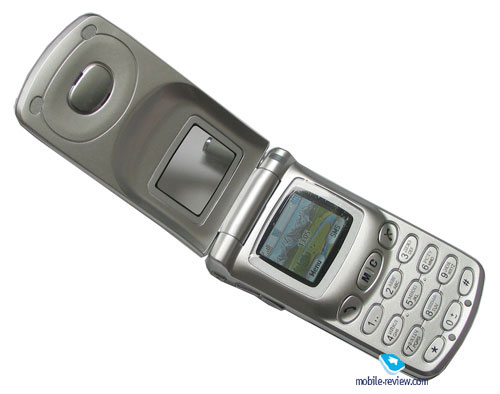

Раскладушка имеет шарнир в верхней части, относительно него раскрываются две половинки. Клавиатура всегда находится на нижней части, а экран в верхней, откидывающейся половине. В сложенном состоянии телефон примерно на треть меньше, чем в разложенном состоянии. При раскрытии две половинки образуют угол, динамик который находится в верхней части, располагается около уха, микрофон в нижней части близко ко рту. Преимущество этого форм-фактора в компактности в сложенном состоянии и сравнимом удобстве с классическим моноблоком в разложенном состоянии. Раскладушки изначально позиционировались как более дорогие телефоны, необычные по своему форм-фактору. Первоначально такие аппараты отличались высокой функциональностью, были дорогими. Это сформировало образ раскладушек, как имиджевых решений, отличных от обычных телефонов. В настоящее время имиджевая составляющая раскладушек присутствует, но не так выражена. Можно встретить телефоны этого форм-фактора как в бюджетном, так и эксклюзивном исполнении.

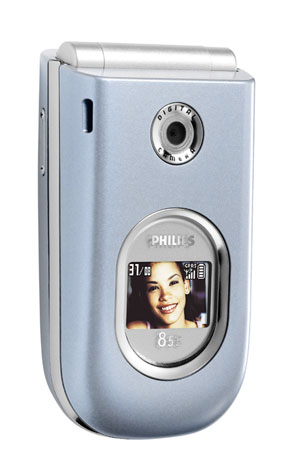

На первом этапе в раскладушках отсутствовал внешний экран, что не позволяло видеть номер звонящего, не раскрывая аппарат. По аналогии с активным флипом раскладушки позволяют сделать раскрытие действием, то есть, открывая аппарат, вы отвечаете на звонок. Подобная идеология требовала создания телефона с внешним экраном, первым аппаратом такого рода в Европе стал Samsung A300.

Принцип работы раскладушки предусматривает неполное раскрытие, что связано с технологической трудностью создания скользящего шарнира. Раскрытие на 180 градусов или близкий градус стало возможным только в 2004 году, хотя попытки создания таких телефонов велись и раньше. Например, компания Sagem в 2002 году планировала выпуск модели X8 в форм-факторе раскладушки с раскрытием на 180 градусов. На одной из презентаций представители компании назвали механизм аппарата уникальным. В итоге компания не смогла решить технические трудности, и модель была отменена. Двумя годами позднее под этим номером появился совершенно иной аппарат, к тому же в форм-факторе моноблока. Первым телефоном с полным раскрытием стал Philips 855. Чуть позднее появились решения от Nokia с высоким углом раскрытия (Nokia 6170, Nokia 7270). В данный момент технических препятствий для создания таких моделей нет.

С первых дней появления форм-фактора раскладушки пользователи восприняли с сомнением надежность механизма таких телефонов. Подоплекой для этого могли стать самые первые модели, которые зачастую имели проблемы со шлейфом (его перетирание), механические поломки шарнира. Такого рода проблемы не были массовыми и типичны для периода становления. Корейские производители, в первую очередь компания Samsung, продвигавшая данный форм-фактор на западных рынках приложила немалые усилия для формирования образа раскладушки, как надежного и сверхнадежного телефона. На одной из презентаций президент компании Samsung встал на раскрытую раскладушку, она выдержала его вес, шарнир не сломался. В последующем этот прием использовался многими представителями Samsung для демонстрации надежности телефонов, в первую очередь механической. Психологический эффект подобного опыта был поразителен. На презентации выводили любого журналиста из зала и просили встать его на телефон, на одной ноге. Аппарат после такого трюка оставался совершенно целым. На протяжении нескольких лет трюк был очень успешен, затем с распространением раскладушек мнимая ломкость в глазах потребителей исчезла. К слову, автор неоднократно видел опыты с телефонами Samsung, все они были успешны. На одной из выставок Связьэкспокомм, подобный опыт был произведен импульсивно, но моментально собрал небольшую толпу. Хочу подчеркнуть, что появление нового форм-фактора всегда вызывает подозрения в его ненадежности, отсутствует опыт эксплуатации таких аппаратов. Из экскурса в прошлое можно говорить о том, что на 90 процентов такие подозрения беспочвенны и относятся к разряду пустых разговоров.

Для ряда небольших производителей попытка создания сверхдешевых раскладушек привела к появлению класса псевдораскладушек. Отличие от классических моделей этого класса в том, что и клавиатура и экран находятся на нижней, основной части аппарата. В верхней откидывающейся части только динамик и окошко, показывающее внутренний дисплей. В такой конструкции нет необходимости применять дорогое соединение для передачи данных на вторую половинку, отсутствие второго экрана резко удешевляет производство. Можно говорить, что это вариация активного флипа, только здесь флип равен высоте аппарата. На рынке не так много моделей подобного класса, в первую очередь это бюджетные решения. Приверженность к ним демонстрирует компания Bird.

Раскладушки в процессе развития получили несколько усовершенствований механизма, которые можно увидеть в отдельных продуктах представленных на рынке. Компания Samsung стала первым производителем, встроившим в раскладушку механизм автоматического раскрытия. В шарнире установлен небольшой моторчик, который по нажатию на клавишу раскрывает или закрывает телефон. Движение плавное и уступает по времени открытию рукой, но имиджевый эффект такого движения безошибочен. Модель Samsung P200 не стала широко распространенной, но доказала надежность такого механизма. Затем появилась модель Samsung P510, другие производители не стали встраивать подобные решения в свои телефоны. Подчеркнем, что раскрытие и закрытие может протекать обычным способом, то есть рукой.

В Европе только компания Panasonic в конце 2004 года показала ряд моделей, в том числе и среднего уровня, оснащенных механическим раскрытием. Достаточно нажать на клавишу, чтобы она освободила пружину, и аппарат раскрылся. Здесь нет плавности движения, оно резкое. Подобное решение имеет недостаток, который заключается в том, что раскрытие телефона рукой не проходит так гладко, как обычно. Пружина мешает раскрыть телефон до конца, у верхней половинки две позиции, что вынуждает прилагать дополнительные усилия. Закрытие раскладушки только с помощью рук, пружина не позволяет добиться полностью автоматической работы.

С середины 2005 года на рынке присутствует модель Motorola V6 PEBL, в ней применен еще один вариант механического устройства раскрытия. На внутренней поверхности раскладушки находятся магниты, в закрытом состоянии половинки зафиксированы защелкой. Достаточно немного сдвинуть верхнюю половинку и половинки резко раскрываются, первоначальный толчок происходит за счет магнитов. В то же время закрывается раскладушка за счет пружины, это происходит также автоматически. С технической точки зрения решение любопытно и не имеет аналогов.

В отсутствие внешнего экрана производители предложили конструкцию поворотной верхней половины раскладушки, она вращается вокруг своей оси и внутренний экран превращается во внешний. Однако в закрытом состоянии говорить по телефону нельзя, требуется не только раскрытие телефона, но и поворот верхней половины. Этот факт не сделал подобную конструкцию популярной в момент появления. Первым аппаратом с поворотным экраном в Европе стал Samsung P100.

Второму появлению поворотных экранов мы обязаны оснащению телефонов камерами, расположенными в шарнирном узле. Такое расположение обусловлено большой толщиной модуля, поворотный экран необходим, так как в его отсутствии практически невозможно наводить телефон на снимаемый объект. Первой моделью такого рода стала LG G7100, производитель никак не объяснял данную особенность конструкции. В то же время с появлением 2-мегапиксельных камер в Европе появятся аналогичные по конструкции модели от Samsung. Производитель подчеркивает сходство с видеокамерами, которые оснащены откидными ЖК-дисплеями, внешне телефон совпадает с ними.

Модель Philips 760, Siemens CF65 созданы тайваньской компанией Quanta, они предлагают поворотный экран, который служит для автоматического перехода в режим фотографирования. Решение любопытно, так как рядом с экраном находится несколько клавиш для управления им во время съемки, установки основных параметров. На верхней боковой стороне также есть несколько управляющих клавиш. Телефон в большей мере схож с привычным фотоаппаратом, это еще один пример двойного позиционирования, когда устройство максимально пытаются приблизить к другому классу устройств.

Rotate

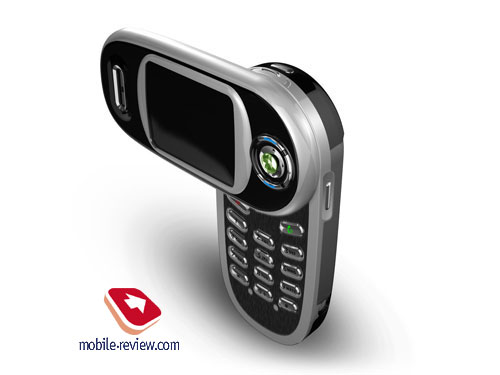

Компания Motorola зачастую выступает в качестве пионера открывающего новые форм-факторы. Обозначившаяся тенденция к падению интереса к раскладушкам сделало возможным представления форм-фактора Rotate (от англ. вращать). Идея, заложенная в основу конструкции очевидна, для сокращения высоты аппарата необходимо сделать две половинки, но вот раскрытие происходит в горизонтальной плоскости. То есть половинки сдвигаются относительно друг друга, здесь они вращаются. Первой моделью этого рода стала Motorola v70, раскрытие происходило механически. Последующая модель Motorola v80 имела автоматический механизм раскрытия, достаточно сдвинуть в бок половинку. Но здесь раскрытие идет только слева направо, закрытие рукой в обратном направлении. На данный момент это единственный аппарат с автоматическим раскрытием в этом форм-факторе. Раскрытие является ответом на входящий звонок.

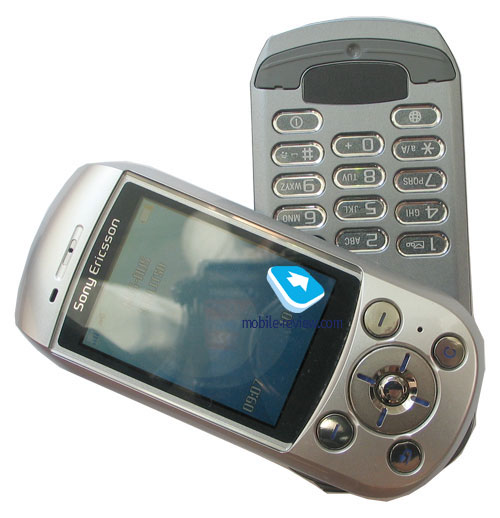

Разновидностью форм-фактора Rotate можно считать модели от Sony Ericsson, которые появились позднее. Компания Sony Ericsson называет аналогичный механизм как Jack-Knife, по аналогии с выкидным ножом. Первым представителем такого рода аппаратов является Sony Ericsson S700, раскрытие происходит в любом направлении, закрытие в направлении, откуда вы открывали аппарат. Ограничение на закрытие сделано сознательно для формирования привычки у пользователя.

Слайдер

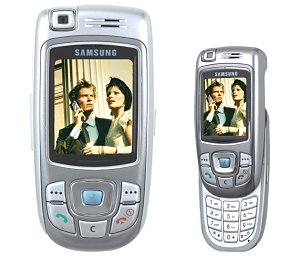

Логичным развитием идеи раскладушек можно считать телефоны форм-фактора слайдер (от англ. Slide – скользить). Половинки, как и в форм-факторе Rotate раскрываются в одной плоскости, но движение происходит по вертикали. Половинки как бы скользят относительно друг друга. Слайдеры могут оснащаться механизмом автоматической доводки движения, он облегчает раскрытие и закрытие аппарата, половинки легко скользят относительно друг друга. Лучшим образом механизм автодоводки работает на средних и больших по размерам телефонах. На небольших аппаратах амплитуда движения минимальна и механизм не успевает завершить движение, пользователь практически не замечает его наличие. В большинстве слайдеров такого механизма нет, раскрытие происходит с небольшим усилием.

Характерная особенность слайдеров в том, что экран всегда находится на внешней поверхности, как и ряд функциональных клавиш. Основные действия с телефоном можно совершать и в закрытом состоянии, в том числе и разговаривать по нему (доступно не для всех моделей). Открытие является активным действием, например, ответом на входящий звонок. Раскрыв аппарат вы видите цифровую клавиатуру, она обычно скрыта верхней половинкой аппарата. Преимущество форм-фактора позволяет располагать цифровую камеру на внутренней поверхности слайдера, в закрытом состоянии объектив защищен от пыли, царапин.

Слайдеры становятся с конца 2004 года интересными в качестве имиджевого решения. К их разновидности с полным обоснованием можно отнести также телефоны, в которых сдвигаются не половинки, а защитная крышка, прикрывающая клавиатуру. Движение происходит в одной плоскости, половинки скользят относительно друг друга. В каком-то смысле это комбинация идеи флипа и обыкновенного слайдера. Такие модели характерны для компании Nokia, это и первый «банан», затем последовали такие аппараты как Nokia 8850, Nokia 8810, Nokia 7110, Nokia 8910. Многие приписывают создание форм-фактора слайдер компании Nokia, указывая, что Nokia 7650 была в Европе первым аппаратом такого рода. Это не совсем так, ведь в модели Siemens SL10 была применена конструкция слайдера, первенство принадлежит этой компании.

Принцип слайдера может применяться в ряде конструкций, когда не требуется полное движение, но есть необходимость скрыть камеру. К таким моделям относится Nokia 7280, раздвигая половинки примерно на один сантиметр, вы открываете объектив камеры и активируете ее. Этот аппарат в то же время является моноблоком, не классическим, ведь в нем отсутствует цифровая клавиатура, она заменена Navi Wheel.

Телефоны с QWERTY-клавиатурой

Рост популярности SMS, появление встроенных электронных клиентов сделало необходимостью быстрый набор текстов на мобильных устройствах. Одним из путей является добавление QWERTY-клавиатуры, этот способ значительно дешевле, нежели реализация сенсорного экрана. Но расположение даже небольших по размеру клавиш требует большого пространства, иначе работать с ними будет очень затруднительно. Как результат, производители не только увеличили размеры устройств, но и использовали все доступные форм-факторы. Первыми представителями такого рода устройств стали коммуникаторы от Motorola, причем это были обычные телефоны. В настоящее время слово коммуникатор в большей мере относится к смартфонам оснащенным клавиатурой. Устройство вытянуто по горизонтали, экран спрятан на внутренней стороне, клавиатура на нижней половинке. С развитием технологий на внешней части появился свой экран, клавиатура, до раскрытия аппарата вы не видите разницы с обычным моноблоком. К таким аппаратам относится все поколение коммуникаторов от Nokia, в частности, Nokia 9300/9500.

Некоторые компании использовали раскрытие не в стиле раскладушек, а заимствовали его у слайдеров. Внешне аппарат ориентирован горизонтально, но половинки сдвигаются. Примером такого рода может служить LG F9100.

Для Sony Ericsson P910 инженеры не стали жертвовать размерами, увеличивать их, они внедрили клавиатуру на откидывающейся флип, его внутреннюю сторону. Другое дело, что размер клавиш сильно снижен, удобство набора относительно.

Здесь же можно отметить устройства типа Nokia 6800, внешне это обычный телефон, но часть аппарата с цифровой клавиатурой откидывается. С обратной стороны этой части располагается QWERTY-клавиатура, то же и с другой стороны. Меняется ориентация экрана с вертикальной на горизонтальную. Конструкция необычна и позволяет добиться приемлемых размеров для телефона.

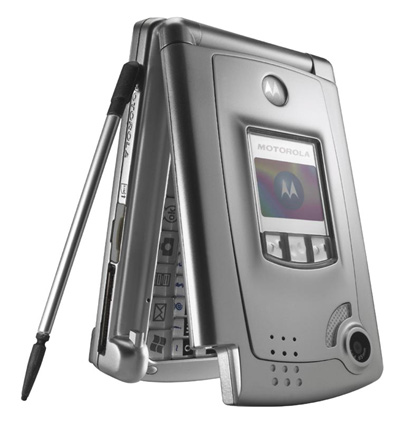

К разновидности раскладушек можно отнести Motorola MPx, устройство оснащено dual-hinge механизмом. Открытие может происходить как для обычной раскладушки, так и в режиме коммуникаторов. Решение интересно, но размеры устройства велики.

Краткое резюме

Вряд ли мы увидим появление принципиально других форм-факторов, количество движений и плоскостей жестко ограничено. Следующие модели будут комбинировать различные решения доступные уже сегодня, развитие будет идти в нескольких направлениях. Как показывают исследования, многие пользователи предпочитают определенный форм-фактор, а некоторые «всеядны» и легко привыкают к различным вариациям телефонов. Во всех случаях надежность аппаратов высока, крайне редко какие-либо модели имеют дефекты связанные с их конструкцией, это единичные случаи. Поэтому в первую очередь стоит обращать внимание на тот факт, насколько вам удобно работать с телефоном, носить его.

Пожалуйста, выскажите свое мнение о телефонах различных форм-факторов, ваше мнение очень важно для нас. Заранее спасибо.



результаты опроса>>>

архив опросов>>>

Эльдар Муртазин (eldar@mobile-review.com)
Опубликовано - 29 марта 2005 г.
